詳細說明

概述：

       我公司生產的CQT系列連續式液-氣-固萃取塔是在單罐雙液攪拌混合萃取、靜態多級逆流萃取、靜態和動態乳化萃取機的基礎上加以改進的。采用了動環和靜環的工作原理，重液和輕液以對流形式進入，使液滴細化充分接觸，又不產生乳化現象，達到一次連續萃取的工藝目的，是目前較為的萃取塔，受到眾多用戶的喜愛。

工作原理：

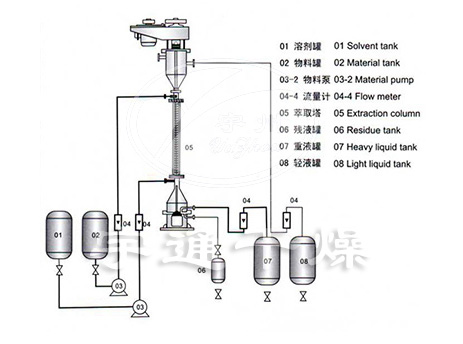

       液-液-固連續萃取塔由帶有水平靜環擋板的垂直的筒體構成。靜環擋板為中心開孔的平板，靜環擋板將圓筒分成一系列萃取室。萃取室中心有一動環，動環的直徑略小于靜環擋板的開孔直徑，一系列的動環平行的安裝在轉軸上，這樣動環和軸可以方便的裝入塔內。中間兩副法蘭之間是混合段，液-液傳質過程主要在這里完成。中間上法蘭至頂板部分為上分離段，用于澄清輕液；中間下法蘭至底法蘭部分為下分離段為下分離段，用于澄清重液。在混合段上方和下方裝有大孔篩板，重相從篩板下方進入塔內，輕相則從篩板上方進入塔內，篩板的作用是減少液體的攪動，以增強澄清段的分相效果。
和其他塔式萃取設備一樣，工作時輕相和重相分別由塔下部和塔上部進入轉盤塔，在塔內兩相逆流接觸，在轉盤的作用下，分散相形成小液滴，增加兩液間的傳質面積，完成萃取過程的輕相和重相再分別由輕液出口和重液出口流出。

應用范圍：

       用于液-氣、液-液、液-固傳質系統。萃取塔的萃取過程是利用在兩個不相混溶的液相中各種組分（包括目的產物）溶解度不同，從而達到分離的目的。它是分離液體混合物常用的單元操作，在發酵和生物工程生產上的應用相當廣泛，它不僅可以提取和增濃產物，還可以除掉部分其他類似的物質，使產物獲得初步純化。
醫藥工業 化合類
①磺胺類藥以及其它藥物的生產過程；
②以發酵液中提取抗生素；
③以發醇液中提取合成色素；
④從廢水中脫除酚類。
中藥類:
①用有機溶劑從藥用植物酸性萃取液中提取生物堿；
②用有機溶劑從銀杏中萃取黃酮；用于多種中藥化學成分的萃取，多糖類、蛋白質（SOD）酚類、皂甙類、黃酮類、生物堿類、甾體類等。
食品工業 食品類：
用于奶蛋白、曲拉粉、蜂王槳、食品添加劑、香精香料等萃取工藝。
色素類：
用于天然色素的純化分離；潘茄紅（黃）素、枸杞紅（黃）色素、枝子紅（黃）色素、菊花黃素、蒙花素等。
類：用于脫酚廢水的處理等。

技術參數：

注：

1、材質的選擇根據工藝過程要求，采用不銹鋼SUS304、SS316L、涂層鎳磷、或聚四氟乙烯；

2、用戶有特殊要求的可另行設計制造。
