石墨閃蒸干燥機

項目描述：

石墨及碳素制品具備優良的性能，應用日益廣泛，產能及效益呈快速增長趨勢。2011年，中國石墨及碳素制品行業發展迅速，行業內企業對成本費用的管理控制能力較高，盈利能力較強。國家統計局數據顯示，2011年，我國石墨及碳素制品行業實現工業總產值1675.64億元;實現銷售收入1677.65億元，同比增長40.58%;實現利潤總額109.59億元，同比增長50.87%。隨著應用的不斷推廣，看中國石墨及碳素制品行業的競爭也日趨激烈。

物料描述：

石墨（graphite）是一種結晶形碳。六方晶系,為鐵墨色至深灰色。密度2.25克/厘米3,硬度1.5,溶點3652℃,沸點4827℃。質軟,有滑膩感,可導電。化學性質不活潑,耐腐蝕,與酸、堿等不易反應。在空氣或氧氣中加強熱,可燃燒并生成二氧化碳。強氧化劑會將它氧化成有機酸。用作抗摩劑和潤滑材料,制作坩堝、電極、干電池、鉛筆芯。高純度石墨可在核反應堆上作中子減速劑。常被稱為炭精或黑鉛,因為以前被誤認為是鉛。

石墨專用閃蒸干燥機設備概述:
石墨旋轉閃蒸干燥機是我廠根據多年豐富的實踐經驗，自行開發的新一代產品。該產品經過了開發—設計 —論證—提高多次循環上升過程，其的工藝、精密的結構、美觀的外形、優異的性能，均達到國內水平。基于其優良的性能，該機已廣泛應用于農藥、顏料、染料、醫藥、飼料、食品、涂料、肥料及精細化工等各行各業中，起到了、快速、、小設備大生產及操作的目的。
我廠憑借的管理體系、雄厚的技術力量、豐富的實踐經驗和完善的售后服務，可根據責單位的物料性能、工藝條件、廠房布局，通過計算機輔助設計(CAD)、能夠、快速、的為您設計出佳方案。
石墨專用閃蒸干燥機工作原理:
經換熱器加熱后的潔凈空氣被鼓入進風口，以適宜的速度旋入干燥室底部的環隙，然后按切線方向進入干燥室，并呈螺旋狀上升：同時，物料則由可無級調速的加料器定量加入塔內。在干燥塔內，物料與熱空氣進行充分、的質熱變換，被干燥的粉狀物料隨同熱風一起輸送至分離器，其中成品收集包裝，而尾氣則進一步經除塵裝置處理后排空。
在干燥塔底部裝有蝸殼式空氣分配器和攪拌器，攪拌器的轉速通過調節外部電機的轉速進行無級調速。攪拌器有兩個作用：它可以帶動從分配室進入干燥室的熱空氣產生高速旋轉的氣流，進而形成穩定的流化床層，避免了由于局部粘堵而產生的噴動竄涌等不穩定流態化;其次，由于攪拌器上的多組刀片高速旋轉，對大塊物料不斷粉碎，使外干內濕的顆粒不斷包裹、剝離、搓碎，表面不斷更新，增大了換熱面積，從而強化了質、熱交換,提高了干燥速率。另外，攪拌器上的刀片與干燥塔器壁間隙極小，及時清理掉粘結在壁上的物料，以防止物料長期停留而變性。為確保物料不變性分解，塔壁內設有冷卻夾套，對于熱敏性物科可百分之百保證質量。蝸殼式的空氣分布器，使切向進入的熱空氣均勻的通過底部環隙呈螺旋形上升，合理的環隙風速保證了物料良好的流化干燥。
在干燥塔中部，無級調速的定量加料器不斷把物料加入。同時，物料被底部的攪拌器粉碎后又被高速旋轉的熱風吹起，在干燥室形成了一種相對穩定的流化層。物料與熱空氣之間進行著迅速而充分的熱量和水份交換，大部分的水份蒸發在這一過程中完成。含水率高，比表面小的物料粒子由于其重力大于浮力，在干燥室中沉降，在下沉過程中不斷干燥，運動到底部時經刀片的破碎和高速氣流的沖擊，得到進一步粉碎和干燥，此時其重力小于浮力，粒子開始上升運動。
在干燥室上部，設有環狀的擋板，即分級器。物料隨旋轉氣流夾帶上升，由于受離心力作用，大塊的，未達到水份要求的(即比重較大)物料受離心力作用，其旋轉半徑增大，當其旋轉半徑大于分級器的半徑時，被擋在干燥室內進一步干燥粉碎，直至滿足要求方才溢出。較細的粉碎體在干燥室中部干燥后隨氣流夾帶上升，由于其粒徑較小且達到水份要求(即比重較小)，離心力相對較小，其旋轉半徑小于分級器半徑，然后就隨氣流排出，送至收集裝置。

石墨專用閃蒸干燥機特點：
1、干燥室底部設置內錐體結構，使干燥器氣體流通截面積自下而上不斷交大，底部氣速相對較大，上部氣 >速相對較小，從而保證了下部的大顆粒處于流化狀態的同時，上部的小顆粒也處于流化狀態。內錐體結構還縮短了攪拌軸懸臂部分的長度，從而增加了運轉的可靠性。另外，這一結構可以有效防止軸承在高溫區工作的惡劣狀態，從而延長了軸承的使用壽命。
2、攪拌齒上設置刮板。物料在被攪抖齒旋轉粉碎的同時，又被拋向器壁，粘在壁面上，如果不及時將粘在 器壁上的物料刮下，則會出現嚴重“結疤“現象，導致不能正常操作。攪拌齒上安裝刮板，可以保證在物料與器壁粘結牢固前，將其剝落。
3、干燥室頂部設置分級環。其作用主要是將顆粒較大、還沒有干燥的物料分離擋下，繼續進行干燥，從而 保證滿足產品粒度分布窄、濕含量均勻一致的要求。
4、錐底熱風入口處設置冷卻夾套。熱風開始與物料接觸處，溫度很高，一般接近熱空氣的溫度，遠遠高于 床層中的溫度，操作中難免出現少部分物料在環隙附近粘結，停留時間過長，從而導致物料變質，甚至產生熔化， 為避免這一現象， 增設局部夾套，可以降低該處器壁的溫度，使操作得以順利進行。

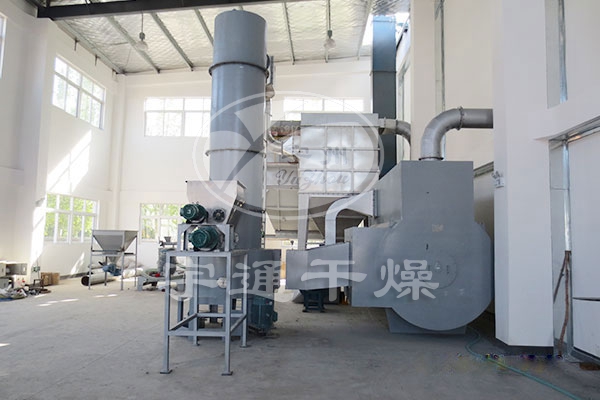

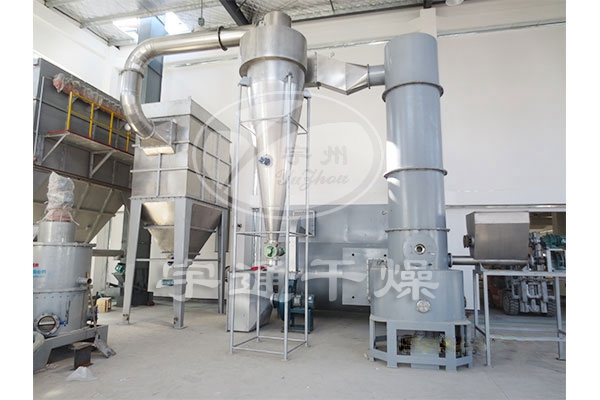

現場實拍圖片:
